Photovoltaic Welding Strip Rolling Mill

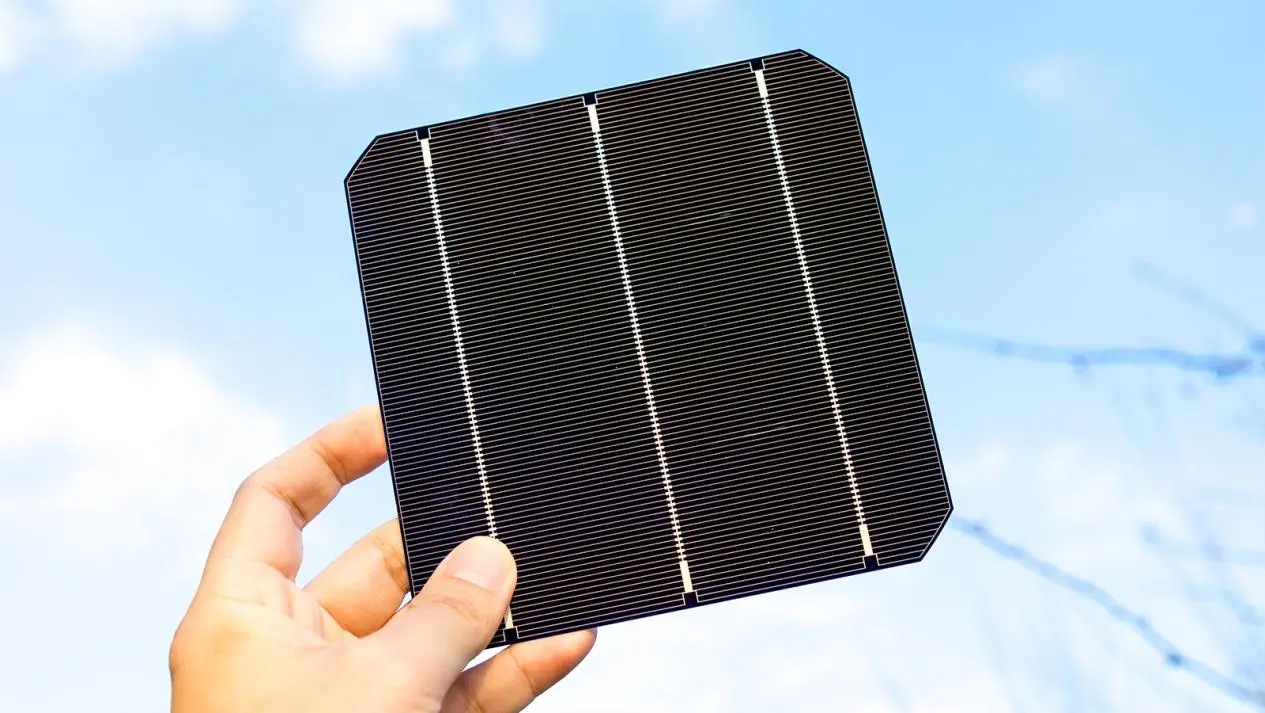

Ang China photovoltaic welding strip rolling mill na ginawa ng pabrika ng GRM Rolling Mill ay isang espesyal na produkto ng flat wire na ginagamit upang ikonekta ang mga solar cell sa mga photovoltaic module. Ito ay binubuo ng tansong substrate at ibabaw na patong. Ang substrate ng tanso ay karaniwang mataas na kadalisayan na walang oxygen na tanso o T2 pulang tanso, na may nilalamang tanso ≥ 99.99% at kondaktibiti ≥ 98%. Ito ay may mahusay na kondaktibiti at tiyak na lakas, na maaaring matiyak ang mahusay na kasalukuyang paghahatid.

Magpadala ng Inquiry

Paglalarawan ng Produkto

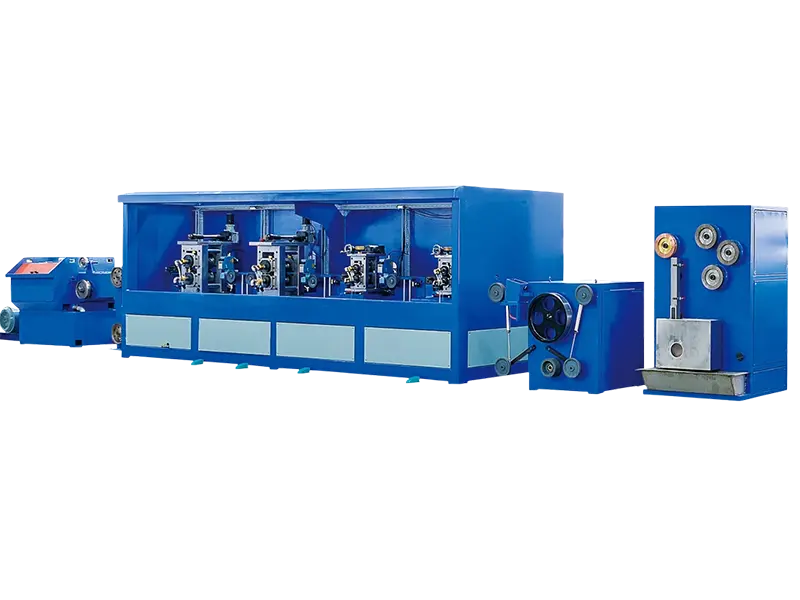

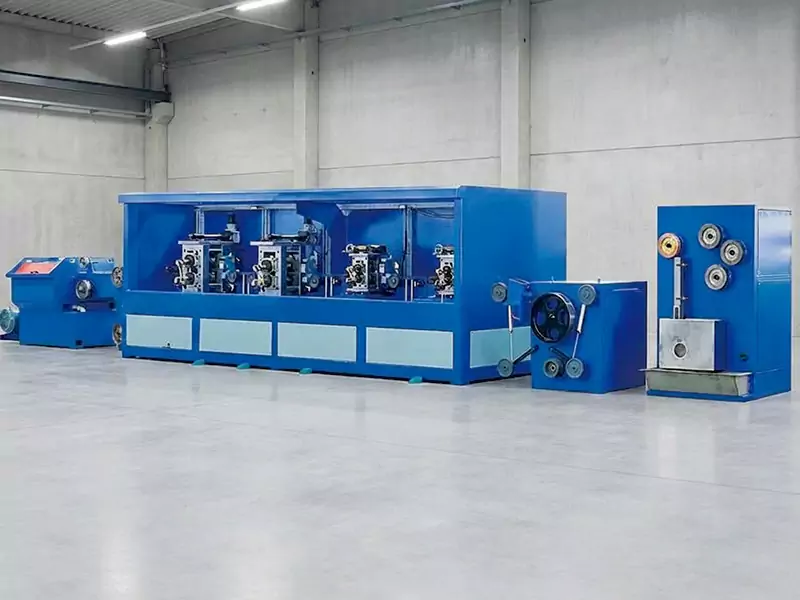

Ang matibay na Photovoltaic Welding Strip Rolling Mill mula sa GRM Rolling Mill supplier integrated machine na independiyenteng binuo ng aming kumpanya ay isang high-end na intelligent na kagamitan na espesyal na idinisenyo para sa industriya ng photovoltaic. Pinagsasama nito ang mga pangunahing functional module tulad ng ganap na awtomatikong wire-laying system, multi-pass precision rolling, intelligent tension control, tuluy-tuloy na pagsusubo at double-station winding.

Bilang nangunguna sa industriya na high-speed, high-precision busbar integrated machine, ang kagamitang ito ay makakamit ang buong proseso na pinagsama-samang produksyon mula sa ¢3mm na tansong hilaw na materyales hanggang sa mga natapos na produkto (lapad 3~8mm, kapal 0.2~0.45mm), na may pinakamataas na bilis ng pagpapatakbo na 250m/min, perpektong tumutugma sa mahigpit na mga kinakailangan ng malakihang paggawa ng high-scale, mataas na kahusayan ng module ng photovoltaic.

Karaniwang daloy ng proseso

1. Flat wire rolling process (naaangkop sa photovoltaic welding ribbon-convex ribbon integrated machine)

Nagbabayad ng wire - multi-mode wire drawing - precision calendering - online detection at control - single-mode drawing - CNC stripping - high-speed tinning - tuloy-tuloy na pagsusubo (nitrogen protection) - pare-pareho ang tension winding

Mga Teknikal na Parameter

Mga Produkto ng PV Ribbon	Parameter	Industriya Pamantayan	Ibang Kumpanya	GRM
Karaniwang Interconnect PV Ribbon	Kapal ng patong	±5μm	25±5μm	25±3μm
	kapal ng tapos na produkto	20.01mm	20.015mm	20.01mm
	Tapos na lapad ng produkto	±0.05mm	±0.05mm	±0.05mm
	lakas ng makunat	≥110Mpa	≥150Mpa	≥170Mpa
	Pagpahaba	≥15%	≥25%	≥25%
	lakas ng ani	≤70Mpa	≤70Mpa	62.68Mpa
	Baluktot ng karit	≤5mm/m	≤4mm/m	≤4mm/m
	Resistivity	0.30Ω* mm/m 0.30Ω*	0.02-0.023Ωmm/m 0.02-0.023Ω	0.0230 Ωmm/m 0.0230Ω
	Panlaban sa pagtanda	-	-	DH2000

Mga teknikal na pakinabang

Mataas na katumpakan: ±0.01mm kapal ng pagpapaubaya, umaangkop sa mga mahigpit na pamantayan ng photovoltaic welding strips

Mataas na kahusayan: 250m/min high-speed rolling, de-kalidad na Photovoltaic Welding Strip Rolling Mill na ibinigay

Multi-materyal na adaptation: tugma sa tanso, aluminyo haluang metal, atbp., malakas na scalability

Ang pagkamagaspang ng ibabaw Ra≤0.2μm (bawasan ang panganib ng pag-crack ng baterya)

Mga karaniwang application:

• Photovoltaic field: mass production ng photovoltaic welding ribbons at busbars upang matulungan ang mga bahagi na magsagawa ng kuryente nang mahusay.

• Custom na pagproseso ng mga espesyal na hugis na busbar (tatsulok/trapezoidal na cross-section)

• Industriya ng elektroniko: high-precision na pagpoproseso ng flat wire, na angkop para sa mga transformer, inductor at iba pang mga bahagi

Customized na disenyo at after-sales service

• Customized na serbisyo: ang mga parameter tulad ng bilang ng mga pass, materyal ng amag, at bilis ng pagguhit ay maaaring iakma ayon sa mga partikular na pangangailangan ng mga customer.

• Pag-upgrade ng kagamitan: suportahan ang pagdaragdag ng mga pass module sa huling yugto upang matugunan ang mga pangangailangan ng pagpapalawak ng kapasidad o pag-upgrade ng proseso.

• Gastos sa pagpapanatili: Ang mas maraming pass, mas mataas ang amag at mga gastos sa pagpapanatili, ngunit ang kahusayan ng solong pagproseso ay makabuluhang napabuti. Inirerekomenda na gumawa ng isang makatwirang pagpili batay sa sukat ng produksyon.

Maligayang pagdating upang makipag-ugnayan sa amin at makilala ang higit pang impormasyon tungkol sa Photovoltaic Welding Strip Rolling Mill!
