Pinagsamang Drawing at Rolling Line para sa Precision Copper Flat Wire

Ang Integrated Drawing and Rolling Line ng GRM para sa Precision Copper Flat Wire ay isang customized na copper flat wire production solution na nagsasama ng wire drawing, precision rolling, online na pagsukat, at awtomatikong pagkuha sa isang tuluy-tuloy na proseso. Idinisenyo para sa mga transformer conductor, CTC conductor manufacturing, enamel rectangular wire, at EV motor flat wire production, ang linya ay nakakamit ng mga bilis ng hanggang 400 m/min. Ang pinagsamang sistemang ito ay nagpapabuti sa kahusayan at binabawasan ang paghawak ng materyal.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pinagsasama ng GRM integrated drawing at rolling line ang wire drawing, precision rolling, online na pagsukat at awtomatikong pagkuha sa isang tuluy-tuloy na proseso ng produksyon. Idinisenyo ang system para sa paggawa ng high-precision na tansong flat wire na ginagamit sa magnet wire, transformer conductor, CTC conductor at EV motor application.

Ang GRM integrated flat wire production line ay idinisenyo para sa tuluy-tuloypagpoproseso ng tansong wire sa precision flat conductorsna may mahigpit na dimensional tolerance at mahusay na kalidad ng ibabaw.

Sa pamamagitan ng pagsasama ng mga proseso ng pagguhit at pag-roll sa isang sistema ng produksyon, ang linya ay makabuluhang nagpapabuti sa kahusayan ng produksyon habang binabawasan ang manu-manong paghawak at pinapanatili ang matatag na pagkakapare-pareho ng produkto sa buong mahabang mga ikot ng produksyon.

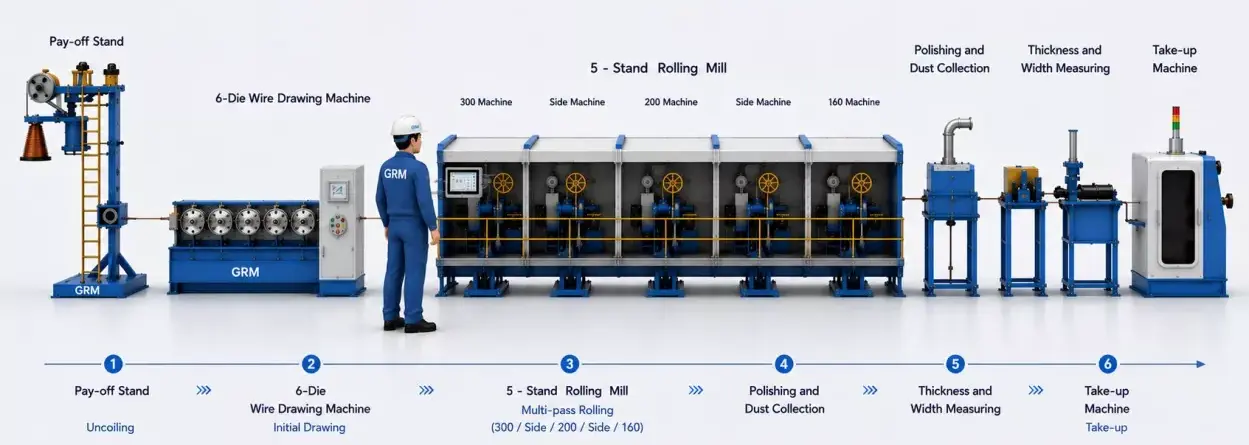

production line

Flexible at mahusay na disenyo

Vertical Coil Payoff Stand: 1 set

DLF6D/500 Anim na namatay na Drawing Machine: 1 set

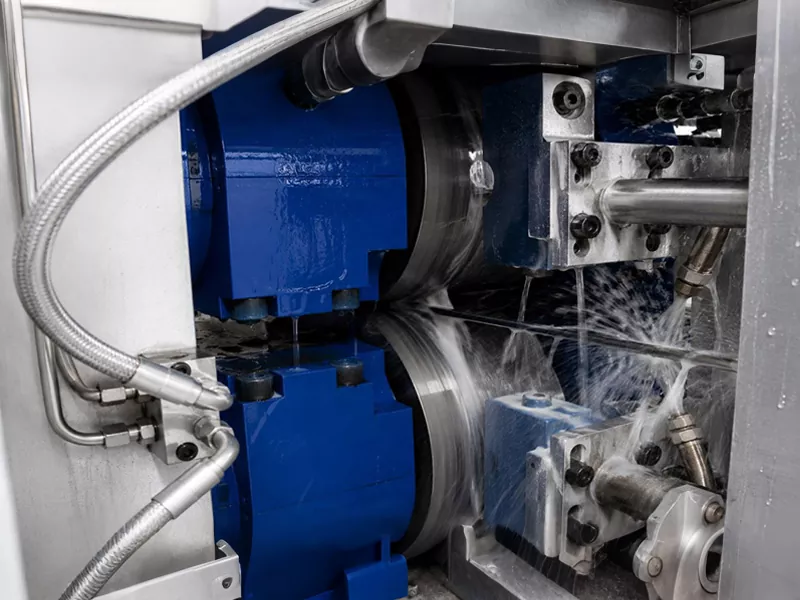

Dalawang roll precision Rolling Mill: 3 set

Gilid na Rolling Mill: 2 set

Online Polishing at Dust Collection Device: 1 set

Online na Device sa Pagsukat ng Kapal at Lapad: 1 set

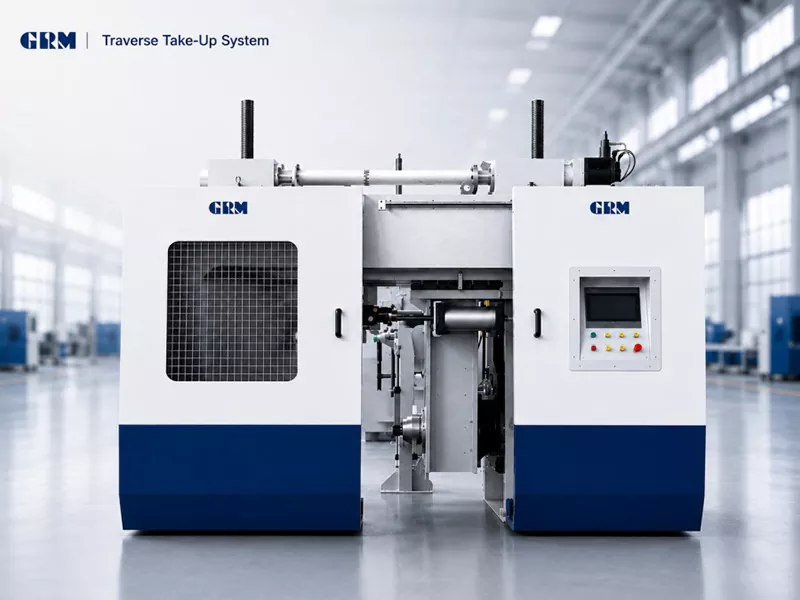

Transverse Take up Machine: 1 set

Kumpletong linya para sa produksyon ng Copper Wire

Ang Pinagsamang Drawing at Rolling Line para sa Precision Copper Flat Wire ay idinisenyo para sa paghingi ng mataas na dimensional na katumpakan sa produksyon ng electrical conductor. Sa pinakamataas na bilis na 400 m/min, ito ay angkop para sa malakihang tuluy-tuloy na pagmamanupaktura ng tansong flat wire.

Kung ikukumpara sa maginoo na standalone rolling na proseso, ang pinagsamang linya ay nag-aalis ng intermediate material handling at nagsisiguro ng superior dimensional consistency sa buong production run.

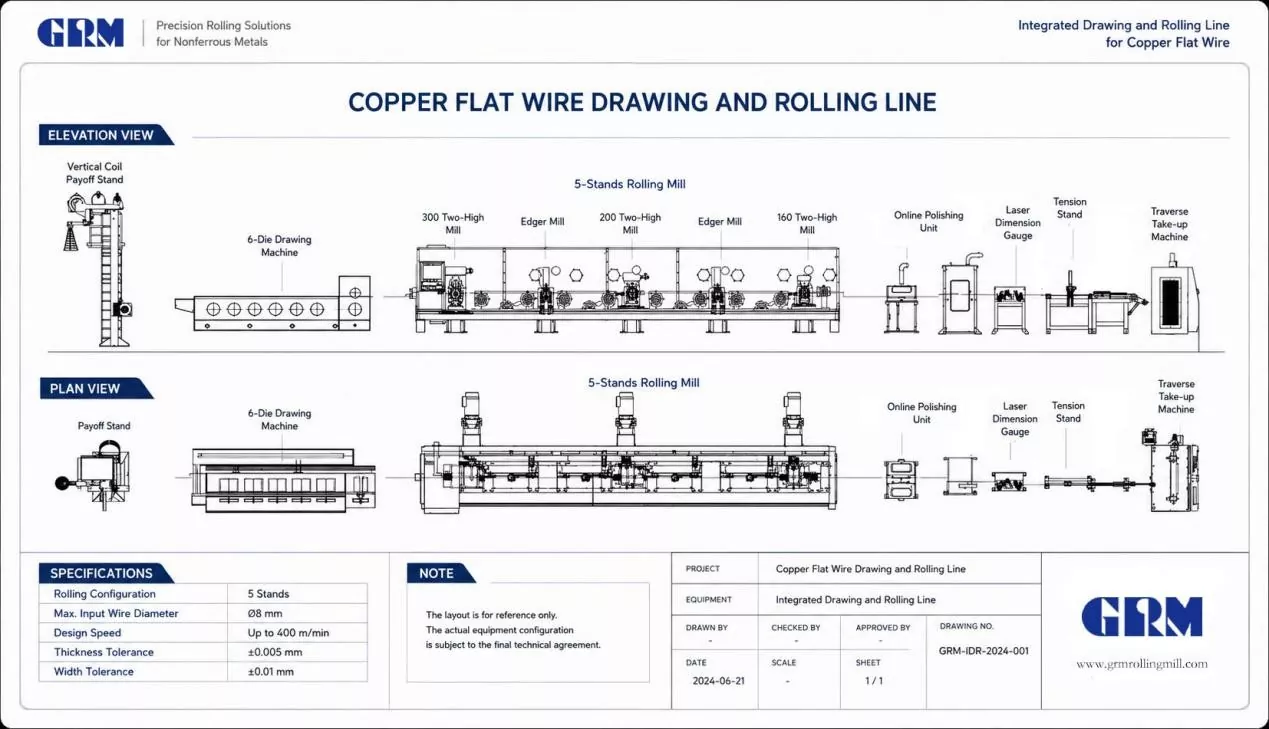

line process

* Maaaring I-customize ang Proseso ng Linya ng Produksyon Ayon sa Mga Dimensyon ng Produkto ng Customer

TEKNIKAL NA ESPISIPIKASYON

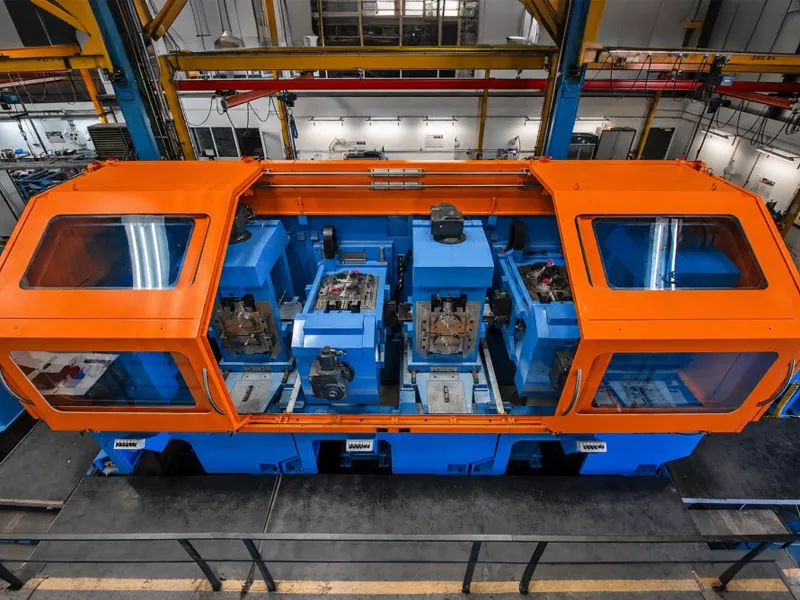

Configuration 5-stands Rolling Mill		GRM
Unang Dalawang-mataas na gilingan	Ø mm	300
Unang Edger mil	Ø mm	155
Pangalawa Dalawang-mataas na gilingan	Ø mm	200
Second Edger mil	Ø mm	155
Ikatlo Dalawang-mataas na gilingan	Ø mm	160
Bilis ng Disenyo	m/min	400
Pinakamataas na Intel Wire	Ø mm	8
Tapos na tolerances	mm	kapal：±0.005 lapad：±0.01
Karaniwang Tapos na hanay ng laki ng Flat wire	mm	kapal: 2.0-12 lapad: 0.5-4.0

Mga Karaniwang Aplikasyon

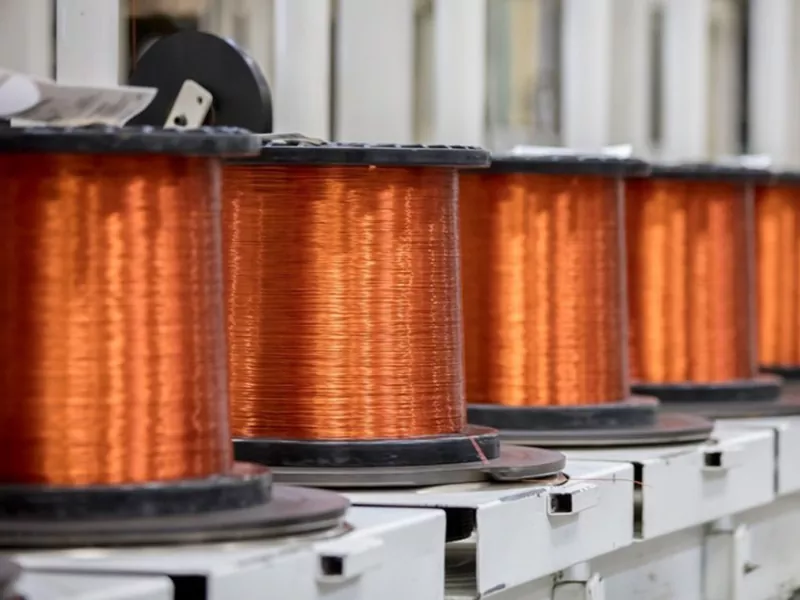

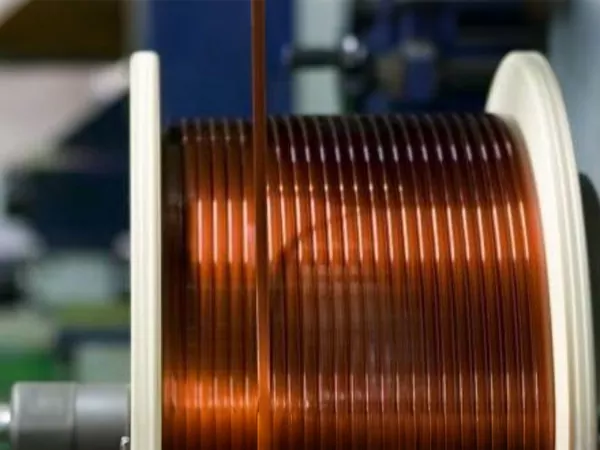

Enameled Rectangular Magnet Wire

Conductor na Patuloy na Binalipat ng CTC

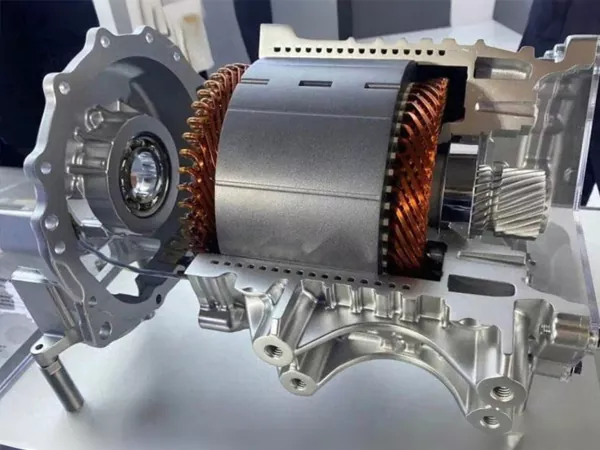

Konduktor ng EV Motor Hairpin

Produksyon ng EV Motor Flat Wire

FAQ

1. Maaari bang gumawa ang linya ng produksyon na ito ng tansong flat wire para sa mga aplikasyon ng transpormer?

Oo, ang linya ay idinisenyo para sa paggawa ng mataas na katumpakan na tansong flat wire para sa mga transformer conductor, magnet wire at iba pang mga electrical application.

2. Maaari bang i-customize ang Integrated Drawing at Rolling Line para sa Precision Copper Flat Wire?

Oo, nagbibigay ang GRM ng mga customized na solusyon sa linya ng produksyon batay sa iyong input material, natapos na mga sukat ng wire at mga kinakailangan sa produksyon.

3. Anong katumpakan ang maaaring makamit ng precision rolling process?

Maaaring makamit ng system ang tolerance ng kapal hanggang sa ±0.005 mm at tolerance ng lapad hanggang ±0.01 mm para sa precision na paggawa ng copper flat wire.

4. Bakit pumili ng pinagsamang drawing at rolling line sa halip na magkahiwalay na makina?

Ang pinagsama-samang linya ng produksyon ng copper flat wire ay nagpapabuti sa kahusayan, binabawasan ang paghawak ng materyal at tinitiyak ang mas matatag na pagkakapare-pareho ng produkto.

Naghahanap ng Customized Copper Flat Wire Production Solution?

Nagbibigay ang GRM ng mga kumpletong solusyon sa engineering batay sa iyong materyal na detalye, natapos na mga sukat ng wire at mga kinakailangan sa downstream na aplikasyon.

Makipag-ugnayan sa aming engineering team para sa teknikal na konsultasyon at naka-customize na disenyo ng linya ng produksyon.
