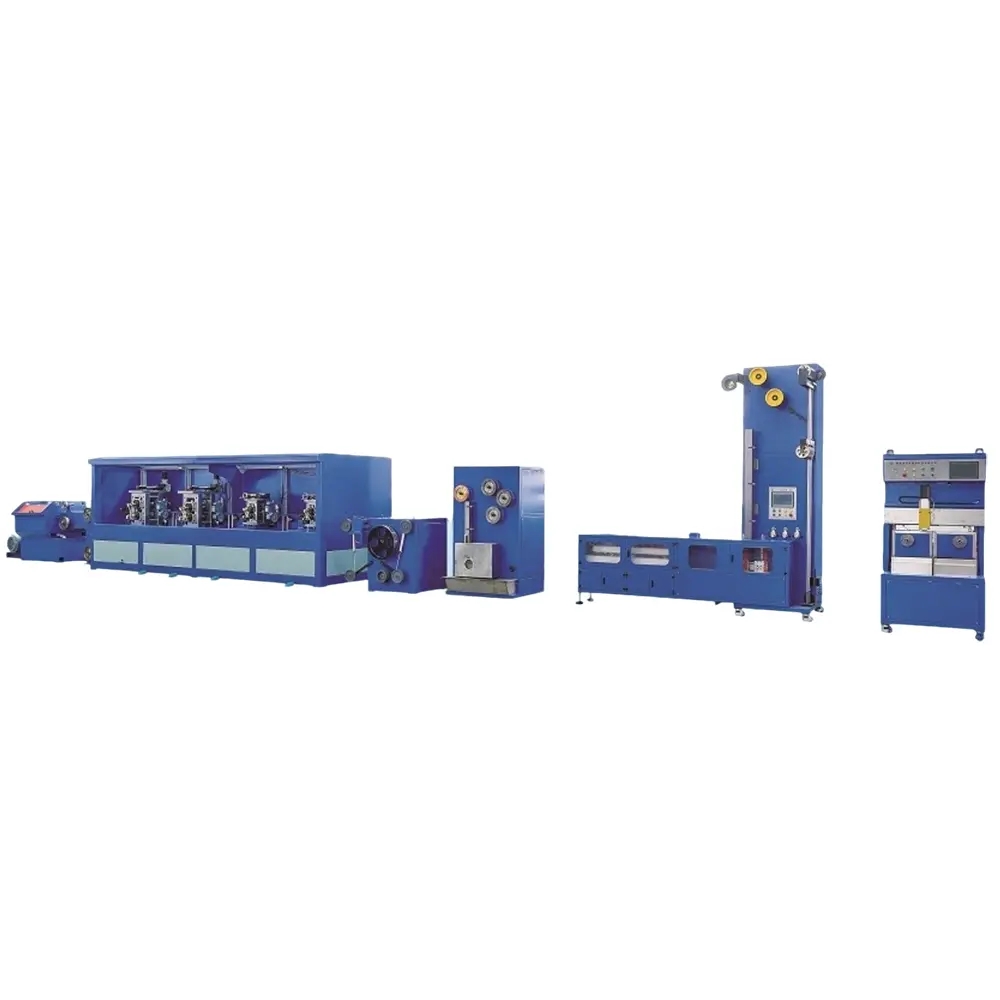

Paano makamit ang ultra-high precision control ng photovoltaic welding strip rolling mill

       Ang photovoltaic strip rolling mill ay pangunahing nakakamit ng ultra-high precision control sa pamamagitan ng high-precision servo control system, advanced detection at feedback mechanism, at na-optimize na mekanikal na istraktura, tulad ng sumusunod:

1.Mataas na precision servo control system

       Servo motor drive: Ang upper at lower rollers ng photovoltaic welding strip rolling mill ay karaniwang kinokontrol ng high-precision servo motors, gaya ng EA180 series servo motors. Ang mga servo motor na ito ay may mataas na resolution at mabilis na pagtugon na mga katangian, na maaaring tumpak na makontrol ang bilis at posisyon ng mga roller, na tinitiyak ang kumpletong pag-synchronize ng upper at lower rollers. Ang katumpakan ng pag-synchronize ay maaaring umabot sa isang napakataas na antas, sa gayon ay tinitiyak ang katumpakan ng welding strip rolling.

       Algoritmo ng pagkontrol ng mataas na pagganap: Pag-ampon ng mga advanced na algorithm ng kontrol ng motor, tulad ng algorithm na may mataas na pagganap na naka-built-in sa converter ng dalas ng serye ng EM730, mabilis itong makakatugon sa mga pagbabago sa tensyon at tumpak na makontrol ang katatagan ng tensyon. Sa pamamagitan ng real-time na pagsubaybay at pagsasaayos ng output ng motor, posible na epektibong mabayaran ang mga pagbabago sa tensyon na dulot ng iba't ibang mga kadahilanan sa panahon ng proseso ng pag-roll, na tinitiyak ang katumpakan ng dimensional ng welded strip.

2.Advanced na pagtuklas at mekanismo ng feedback

       Online na kagamitan sa pag-detect: nilagyan ng high-precision na online na mga instrumento sa pag-detect, tulad ng mga laser width gauge, online na thickness gauge, atbp. Maaaring subaybayan ng mga instrumentong ito ang lapad, kapal, at iba pang dimensional na parameter ng welding strip sa real time, na may katumpakan sa pagtuklas na hanggang micrometer. Halimbawa, maaaring sukatin ng laser width gauge ang lapad ng welding strip online at ipasok ang data sa real-time sa microcontroller system.

       Closed loop feedback control: Batay sa data feedback mula sa online detection equipment, ang rolling mill ay gumagamit ng closed-loop control system. Kapag ang laki ng paglihis ng welding strip ay nakitang lumampas sa itinakdang halaga, ang control system ay awtomatikong magbibigay ng feedback sa deviation signal sa servo motor o iba pang actuator, tulad ng microcontroller system na nagmamaneho ng stepper motor. Sa pamamagitan ng mga transmission device tulad ng worm gear mechanism at screw rod, ang presyon, spacing o bilis ng rolling mill ay tumpak na nababagay upang makamit ang tumpak na kontrol sa laki ng welding strip.

3.Na-optimize na disenyo ng istraktura ng mekanikal

       High precision rolling mill processing: Ang rolling mill ay isang mahalagang bahagi ng photovoltaic welding strip rolling mill, at ang katumpakan ng pagproseso nito ay direktang nakakaapekto sa kalidad ng welding strip. Ang rolling mill ay gumagamit ng high-precision processing technology, na may mababang surface roughness (tulad ng Ra ≤ 0.02 μm) at mataas na shape accuracy, tinitiyak ang pare-pareho at pare-parehong mga agwat sa pagitan ng rolling mill, sa gayo'y tinitiyak ang kapal at lapad na katumpakan ng welding strip.

       Roll wear compensation mechanism: Upang mabayaran ang pagkasira ng rolling mill sa pangmatagalang paggamit, isang kaukulang mekanismo ng kompensasyon ang idinisenyo para sa rolling mill. Halimbawa, ang mekanikal na pagkasira ay maaaring mabayaran sa pamamagitan ng pag-fine-tune ng electronic gear ratio ng upper at lower rollers, na tinitiyak na ang rolling accuracy ng rollers ay palaging pinananatili sa mataas na antas.

       Matatag na istraktura ng frame: Ang frame ng rolling mill ay gumagamit ng mataas na lakas at mataas na rigidity na materyales at structural na disenyo, tulad ng integral casting structure, na maaaring epektibong mabawasan ang vibration at deformation sa panahon ng rolling process. Ang matatag na istraktura ng frame ay nagbibigay ng maaasahang suporta para sa rolling mill, na tumutulong upang matiyak ang katumpakan ng posisyon at katumpakan ng paggalaw ng rolling mill, sa gayon ay nakakamit ang mataas na katumpakan na pag-roll ng welded strip.

       Pressure automatic adjustment device: Ang ilang rolling mill ay nilagyan ng mga pressure automatic adjustment device, tulad ng isang system na binubuo ng worm gear mechanism at screw rod, na maaaring awtomatikong ayusin ang pressure ng rolling mill ayon sa data ng pag-detect ng laki ng welding strip, na tinitiyak na ang lapad at kapal ng welding strip ay nakakatugon sa mga kinakailangan sa katumpakan at maiwasan ang paglihis ng sukat na dulot ng hindi nababagong pressure.
