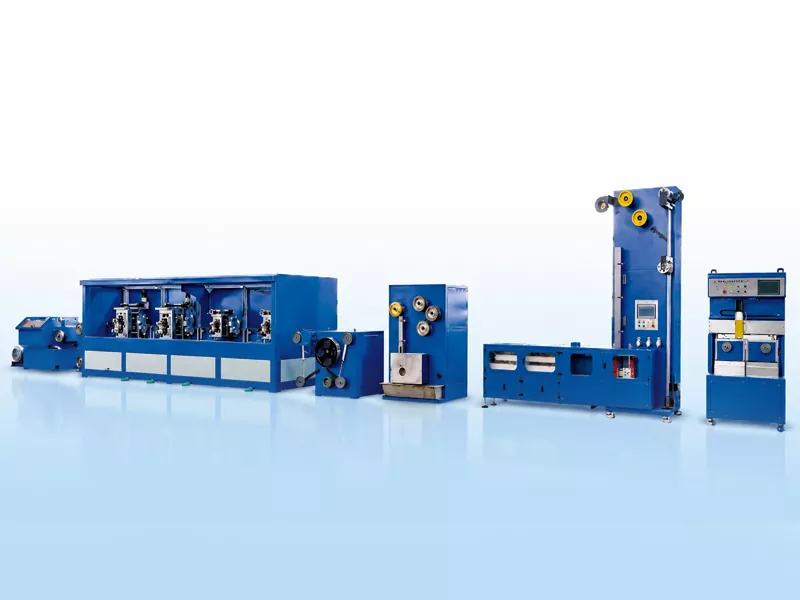

PV Busbar Ribbon Production Line

Ang GRM PV Busbar Ribbon Production Line ay idinisenyo upang patuloy na iproseso ang TU1 na walang oxygen na tansong bilog na wire sa high-precision na tin-coated na flat conductive ribbon. Ang linya ay angkop para sa PV interconnection ribbon, busbar ribbon, at reflective busbar ribbon production.
Ang kumpletong linya ay nagsasama ng wire drawing, precision rolling, tuluy-tuloy na pagsusubo, flux treatment, hot-dip tin coating, at awtomatikong pagkuha. Tinutulungan nito ang mga tagagawa ng PV ribbon na kontrolin ang katumpakan ng lapad at kapal, kalidad ng patong ng lata, straightness ng strip, at pagkakapare-pareho ng paikot-ikot.
Ang linya ng produksyon ng GRM busbar ribbon ay humigit-kumulang 26 m ang haba at 3 m ang lapad, na may kabuuang bigat ng linya na mga 14 tonelada. Ang bilis ng disenyo ay maaaring umabot ng hanggang 150 m/min, depende sa laki ng tansong kawad, natapos na mga sukat ng ribbon, bilis ng tinning, at paraan ng pagkuha. Sa ilalim ng karaniwang mga kondisyon ng produksyon, ang buwanang output ay maaaring umabot ng humigit-kumulang 60-80 tonelada.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mula sa Copper Wire hanggang sa Tapos na Ribbon ng Busbar

Pangunahing ginagamit ng PV Busbar Ribbon Production Line ang copper wire bilang raw material. Ang wire ay unang iginuhit sa kinakailangang diameter para sa rolling, at pagkatapos ay nabuo sa flat ribbon sa pamamagitan ng multi-stand precision rolling. Pagkatapos gumulong, ang copper strip ay dumadaan sa tuluy-tuloy na pagsusubo upang ayusin ang mga mekanikal na katangian nito, na sinusundan ng flux treatment at hot-dip tin coating. Sa wakas, ang tapos na laso ay itinatali ng awtomatikong sistema ng pagkuha sa mga spool o pancake coil.

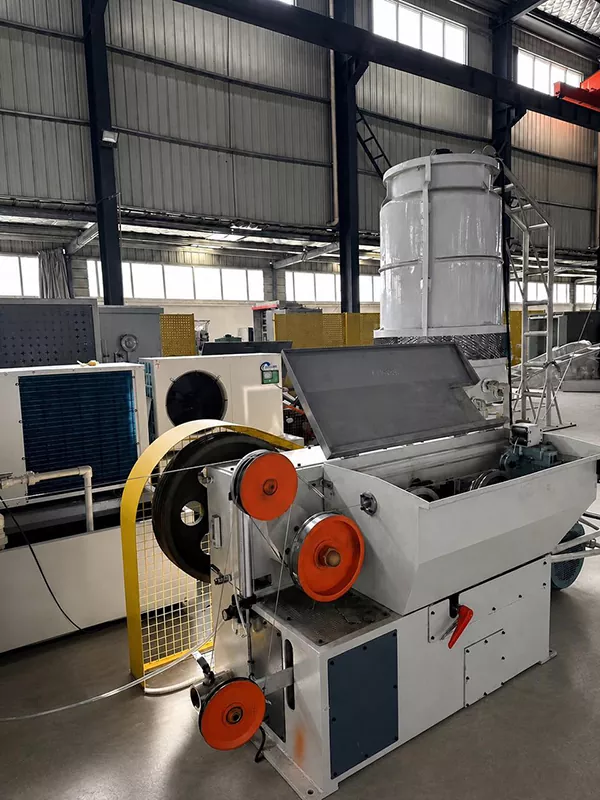

Makina sa Pagguhit

Ang tansong wire ay iginuhit sa pamamagitan ng mga dies sa diameter na 2.6-3.0 mm, handa na para sa rolling.

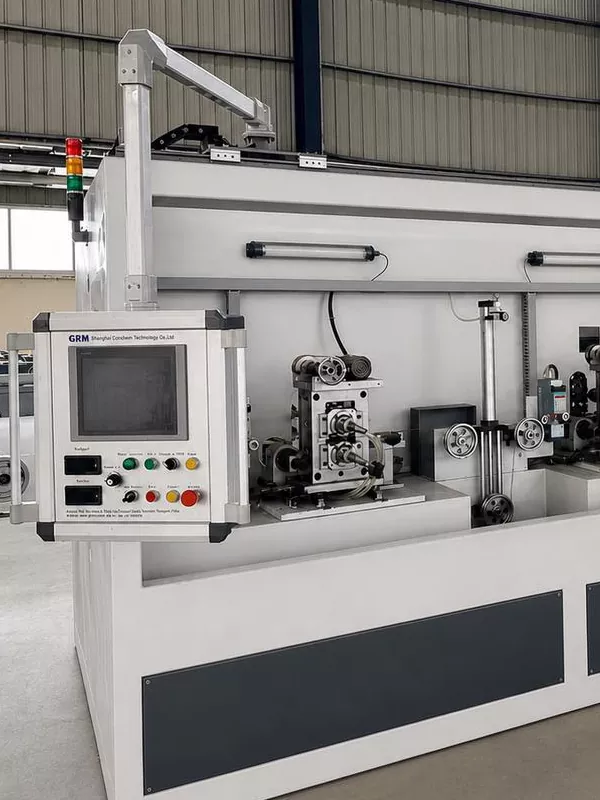

4 Roll Stand

Ang bilog na tansong wire ay pinagsama sa flat ribbon, na may kontroladong lapad at katumpakan ng kapal.

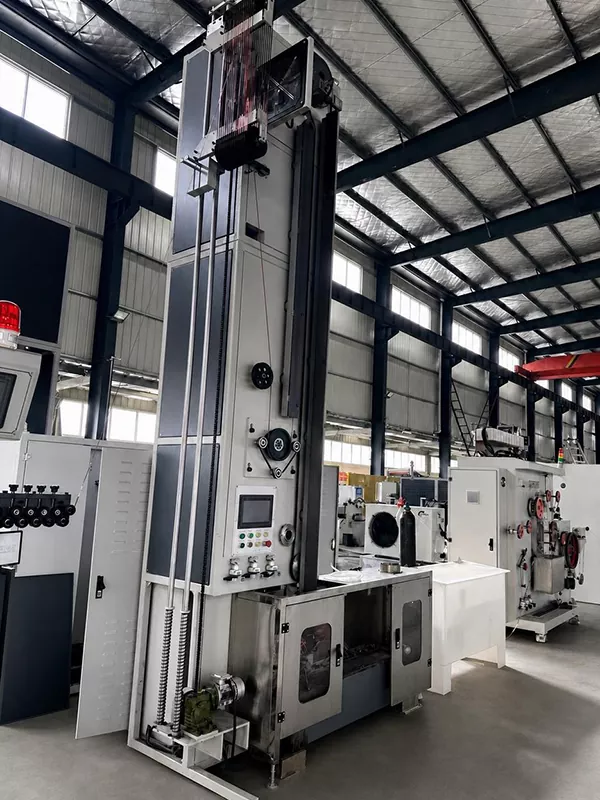

Pagsusupil

Ginagamit ang short-circuit annealing na may inert gas protection at circulating water cooling upang mapabuti ang mga mekanikal na katangian ng copper ribbon.

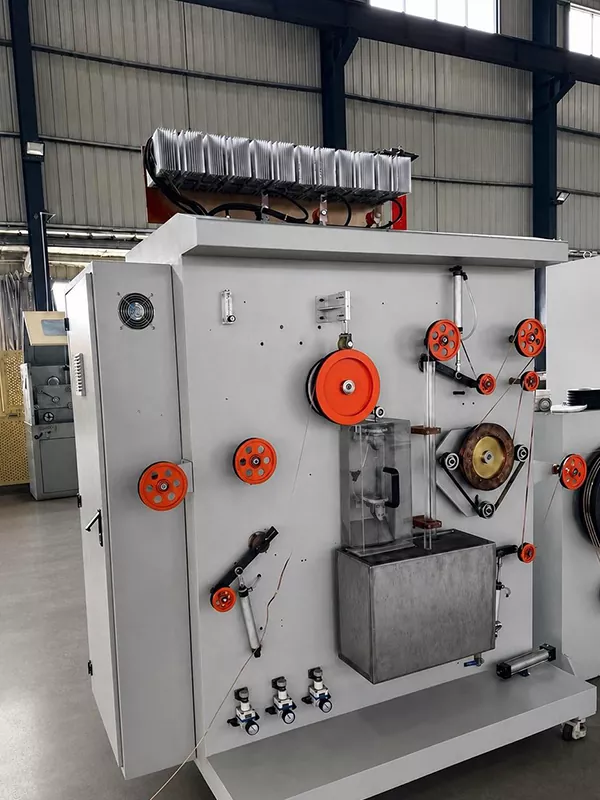

Tin Coating

Ginagamit ang hot-dip tin coating. Kinokontrol ng mga air knive ang kapal ng layer ng lata, at tumutulong ang mga cooling fan na patatagin ang kalidad ng ibabaw. Single-side na kapal ng patong ng lata: 0.01-0.025 mm.

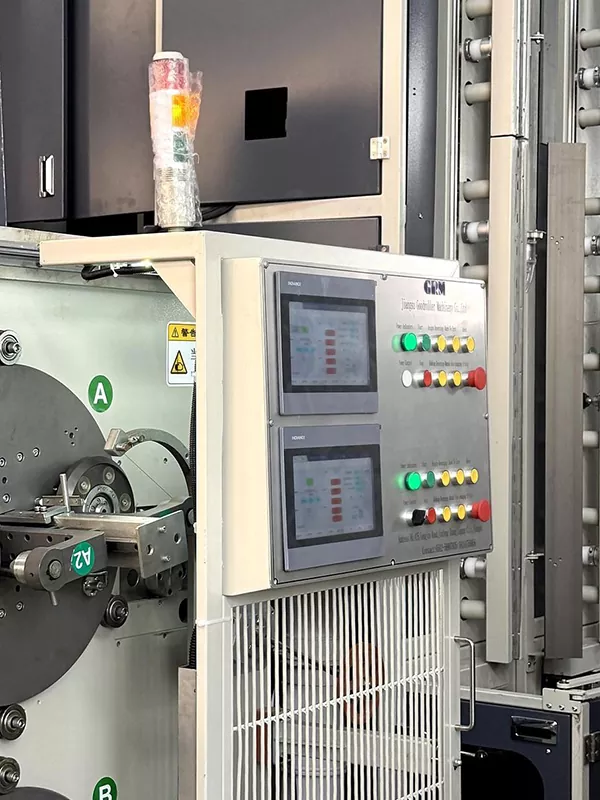

Awtomatikong Coil Chang

Kasama sa mga opsyonal na function ang servo traversing, awtomatikong pagpapalit ng spool, awtomatikong pagputol, at awtomatikong pag-tape.

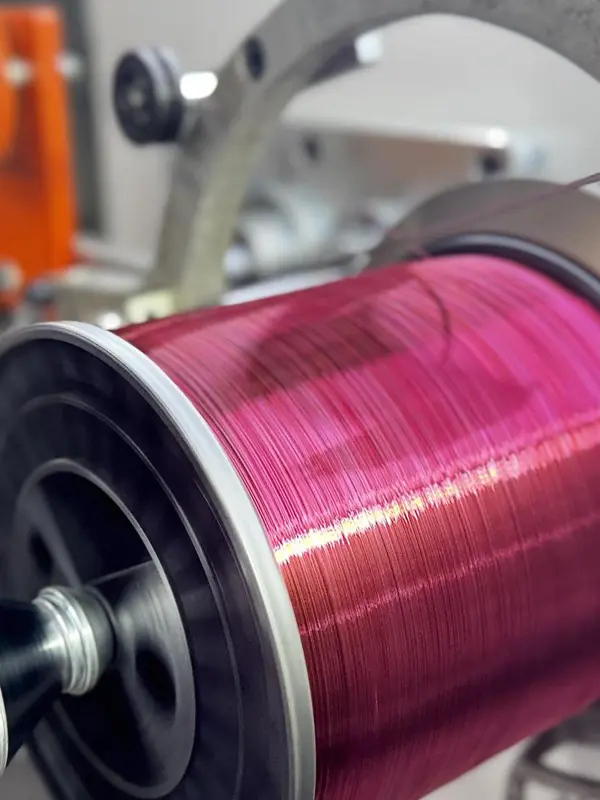

Precision Take-up

Spool winding: hanggang 30 kg.

Pancake coil winding: opsyonal na 1-2 kg.

R&D at Mga Patent

Mula noong 2015, nagpatuloy ang GRM sa pagbuo ng kagamitan sa pagmamanupaktura para sa PV interconnection ribbon at busbar ribbon. Ang kumpanya ay nakakuha ng maraming teknikal na patent na may kaugnayan sa precision rolling, production line integration, at PV ribbon manufacturing process.

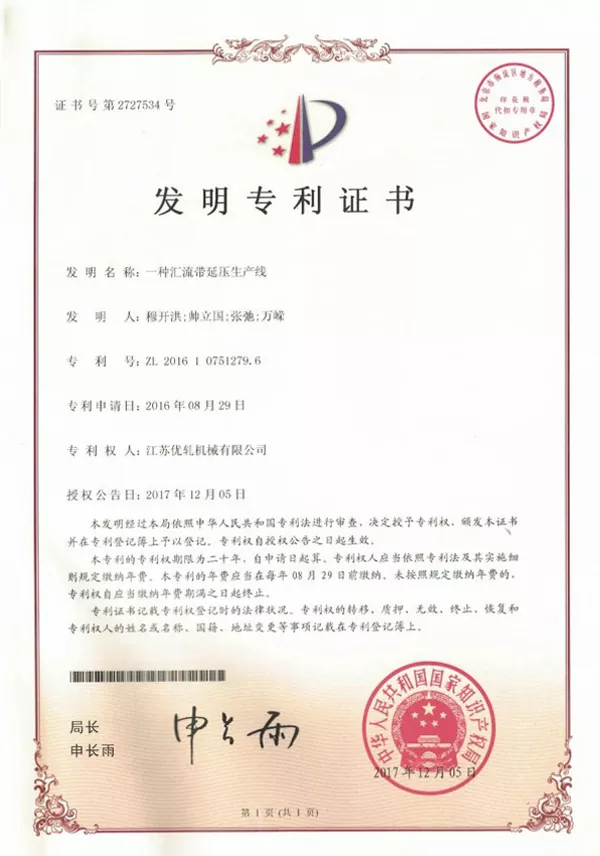

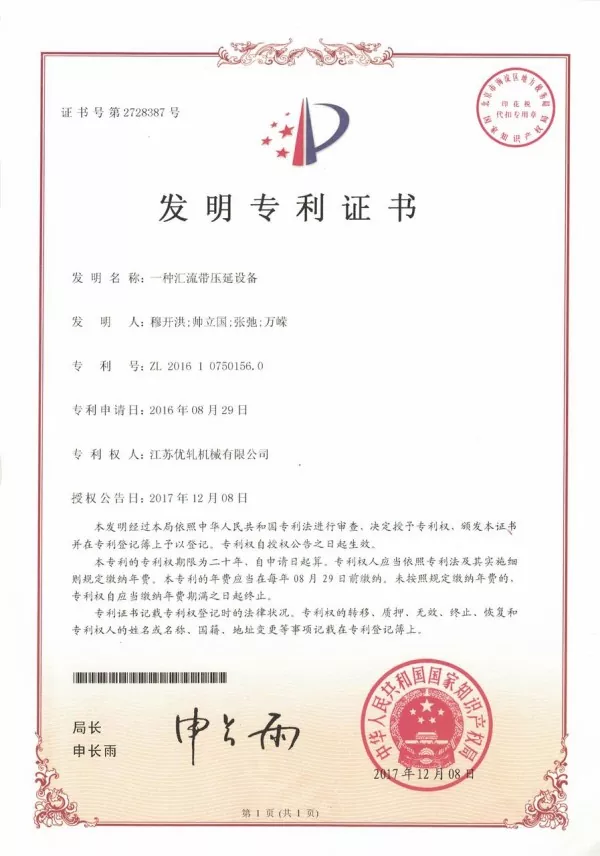

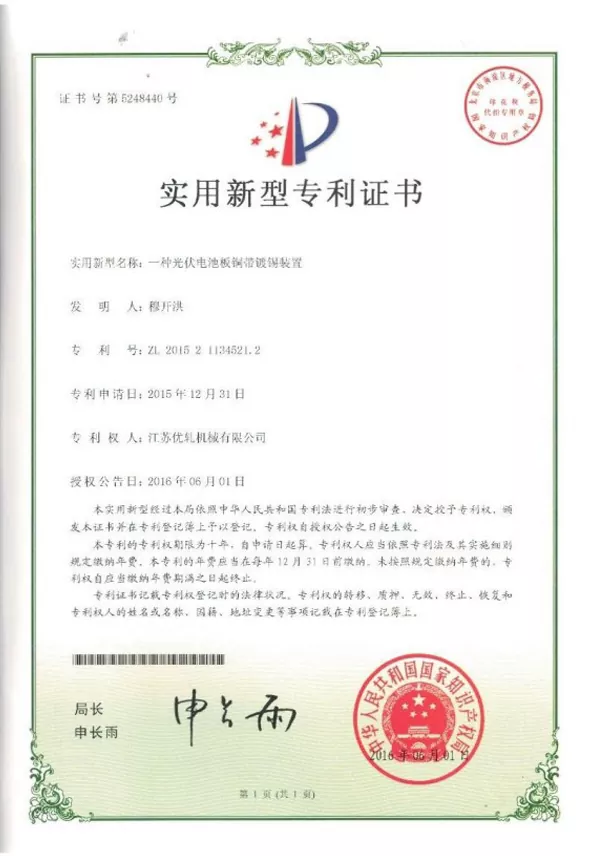

GRM Patented Technologies para sa PV Ribbon Manufacturing Equipment

Mga Pangunahing Tampok

Patuloy na produksyon mula sa copper wire input hanggang sa natapos na tin-coated busbar ribbon output.
Pinahusay na dimensional consistency, coating uniformity, at winding na kalidad.
Ang koordinasyon ng tensyon at awtomatikong pagkuha ay nakakatulong na mabawasan ang mga pagkaantala sa produksyon at manu-manong interbensyon.
Sinusuportahan ang parehong karaniwang busbar ribbon at reflective busbar ribbon production para sa iba't ibang PV module material na kinakailangan.
Nagbibigay sa mga tagagawa ng PV ribbon ng pinagsama-samang solusyon sa produksyon na nakatuon sa kontrol ng proseso, pagkakapare-pareho ng produkto, at kahusayan sa produksyon.

Mga Madalas Itanong

1.Ano ang hanay ng laki ng natapos na produkto?

Tapos na lapad: 3-8 mm.

Tapos na kapal: 0.2-0.4 mm.

2.Ano ang tolerance at mechanical property ranges?

Pagpapaubaya sa lapad: ±0.085 mm.

Pagpapahintulot sa kapal: ±0.01 mm.

Lakas ng makunat: ≥260 MPa.

Lakas ng ani: 90-130 MPa.

3.Anong paraan ng patong ng lata ang ginagamit?

Gumagamit ang linya ng hot-dip na tin coating, na may buong saklaw sa paligid ng ribbon, kabilang ang magkabilang gilid na gilid.

4.Paano sinusukat ang lapad at kapal ng produkto?

Ang ikaapat na stand ng four-stand rolling mill ay nilagyan ng dalawang sistema ng pagsukat ng laser, isa para sa pagsukat ng lapad at isa para sa pagsukat ng kapal. Ang data ng pagsukat ay maaaring ipakita sa HMI.

5.Anong mga materyales ang maaaring iproseso?

Ang PV Busbar Ribbon Production Line ay pangunahing idinisenyo para sa TU1 na walang oxygen na tansong wire. Maaaring ibigay ang mga customized na configuration ayon sa iba't ibang tansong haluang metal, mga sukat ng produkto, at mga espesyal na kinakailangan sa laso.
